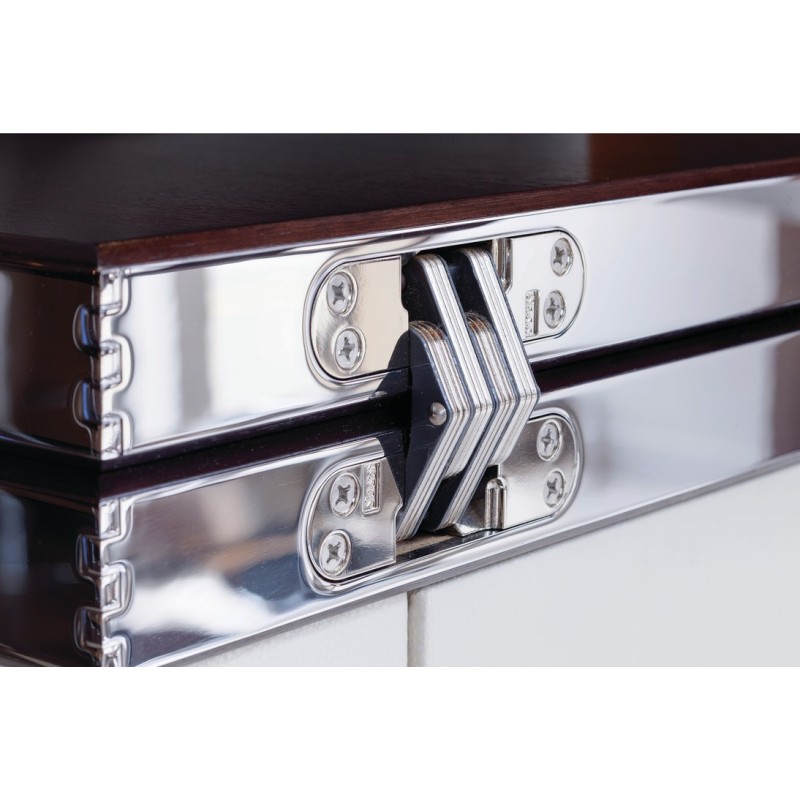

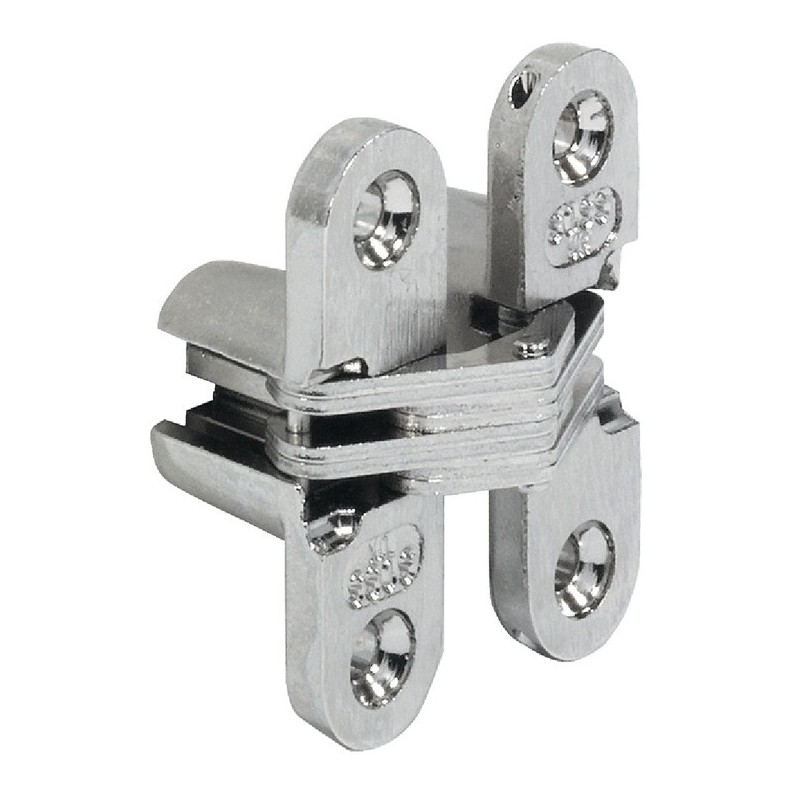

Smart lille skjult hængsel der kommer i mange størrelser. Skal indfræses i låger og skabe, og giver derved et skjult hængsel og ingen spildplads inde i skabet.
- Åbningsvinkel: 180º
- Forniklet stål
- Til indfræsning og påskruning
Du skal længere nede på siden vælge hvilken lågetykkelse dit hængsel skal passe til.
Her under kan du se en tabel med alle mål på hængslet, afhængig af hvilken lågetykkelse du vælger.

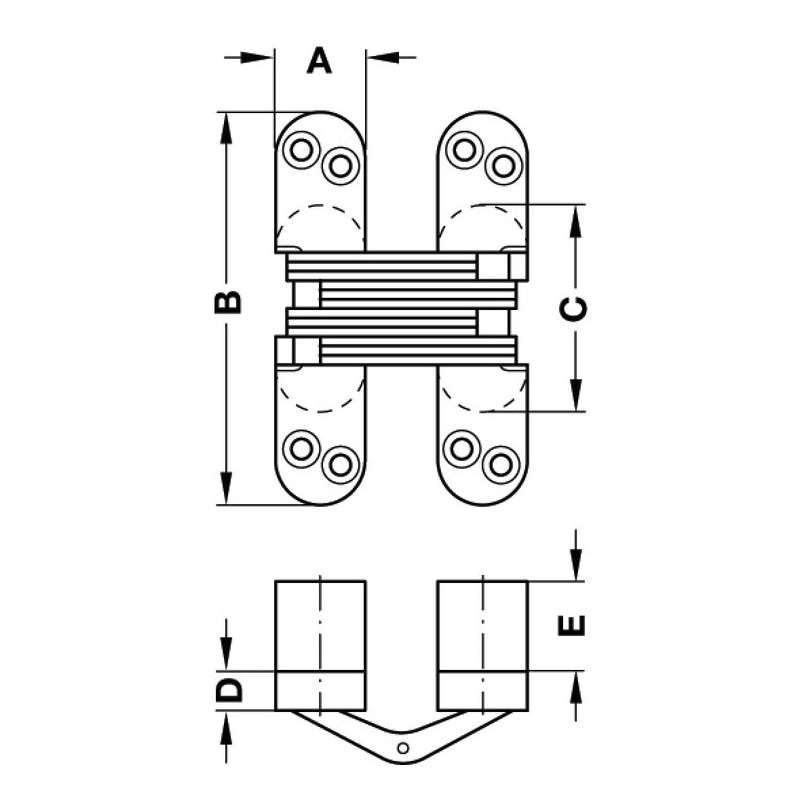

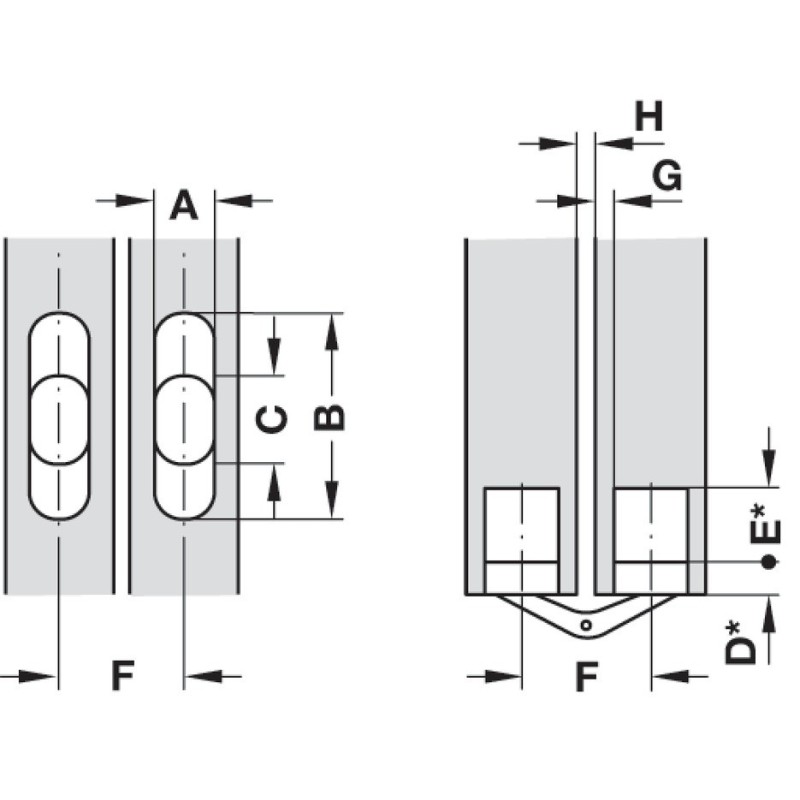

Bemærk at mål A, B C osv. kan findes i de tekniske tegninger i billederne.
Anbefalede skruer til montering: Undersænket Ø3,0
| Til lågetykkelse mm |
13-16 |
19-24 |
19-25 |
22-26 |
28-34 |
35-38 |
41-45 |
48-51 |
| Mål A mm |
9,7 |
12,9 |
12,8 |
16,1 |
19,4 |
25,6 |
28,5 |
35,6 |
| Mål B mm |
42,9 |
44,5 |
60,0 |
69,7 |
95,0 |
117,0 |
117,5 |
139,1 |
| Mål C mm |
23,0 |
20,0 |
32,0 |
35,0 |
53,0 |
66,0 |
78,0 |
78,0 |
| Mål D mm |
5,0 |
5,0 |
6,4 |
7,0 |
9,5 |
12,0 |
10,0 |
11,9 |
| Mål E mm |
13,0 |
20,0 |
20,0 |
25,0 |
29,0 |
39,0 |
43,0 |
52,0 |
| Fuge F mm |
17,1 |
22,1 |
22,1 |
27,4 |
32,6 |
43,7 |
50,9 |
62,0 |
| Fuge G mm |
2,4 |
3,2 |
3,2 |
4,0 |
4,8 |
6,4 |
6,4 |
7,5 |
| Fuge H mm |
2,7 |
2,7 |
2,7 |
3,5 |
4,0 |
5,5 |
9,5 |
8,0 |
| Fuge I mm |
0,8 |
0,8 |
1,6 |
1,2 |
1,2 |
1,6 |
1,2 |
1,6 |
